چگونه یک شبکه هوای فشرده کارآمد طراحی کنیم؟ (با مثال واقعی از یک کارخانه ایرانی)

طراحی یک شبکه هوای فشرده کارآمد با تحلیل دقیق نیازها، انتخاب صحیح کمپرسورها، طراحی بهینه لوله‌کشی و نگهداری مداوم امکان‌پذیر است، که در این مقاله با مثال واقعی از یک کارخانه ایرانی بررسی می‌شود. هوای فشرده، به عنوان یکی از چهار ابزار حیاتی در صنایع، نقشی غیرقابل انکار در فرآیندهای تولید، اتوماسیون و ابزارآلات پنوماتیک ایفا می‌کند. اما شبکه‌های هوای فشرده ناکارآمد می‌توانند منجر به هدر رفت عظیم انرژی، افت فشار، کاهش کیفیت محصول و افزایش هزینه‌های نگهداری شوند.

این مقاله راهنمایی جامع و گام به گام برای طراحی و بهینه‌سازی سیستم هوای فشرده ارائه می‌دهد و با یک مطالعه موردی واقعی از یک کارخانه ایرانی، مفاهیم نظری را ملموس‌تر می‌سازد تا شما بتوانید سیستمی پایدار، مقرون‌به‌صرفه و قابل اعتماد داشته باشید.

مبانی و اصول هوای فشرده در صنعت

هوای فشرده یکی از مهم‌ترین منابع انرژی در صنایع مختلف است که کاربردهای گسترده‌ای در تولید، بسته‌بندی، کنترل و انتقال دارد. شناخت اصول و مبانی آن می‌تواند به افزایش بهره‌وری، کاهش هزینه‌ها و ایمنی بیشتر در محیط‌های صنعتی کمک کند.

هوای فشرده: نیروی حیاتی صنایع

هوای فشرده فراتر از یک ابزار ساده است؛ این انرژی پاک و قدرتمند، نیروی محرکه بسیاری از فرآیندهای صنعتی به شمار می‌رود. از به حرکت درآوردن ابزارهای پنوماتیک در خطوط مونتاژ تا کاربردهای حساس در صنایع غذایی، دارویی و الکترونیک، حضور آن ضروری است. فشار (بار)، دبی (حجم هوا)، نقطه شبنم (میزان رطوبت) و کیفیت هوا (عاری از ذرات، آب و روغن) مفاهیم اولیه و کلیدی در درک عملکرد یک سیستم هوای فشرده هستند.

بیشتربخوانید:

۵ دلیل اصلی افت فشار در سیستم هوای فشرده و راه‌حل‌های سریع

چرا طراحی کارآمد یک ضرورت است؟

هزینه‌های پنهان هوای فشرده ناکارآمد، از جمله مصرف بالای انرژی الکتریکی، نیاز به نگهداری مکرر و توقفات غیرمنتظره تولید، می‌تواند به طور چشمگیری سودآوری یک واحد صنعتی را کاهش دهد. با طراحی بهینه، می‌توان این هزینه‌ها را به حداقل رساند، عمر مفید تجهیزات را افزایش داد و پایداری عملیات را تضمین کرد. یک سیستم خوب طراحی شده، نه تنها هزینه‌ها را کم می‌کند، بلکه به افزایش بهره‌وری و بهبود کیفیت محصول نیز کمک می‌کند.

استانداردهای کلیدی در هوای فشرده

برای اطمینان از عملکرد صحیح و ایمن سیستم‌های هوای فشرده، رعایت استانداردهای بین‌المللی ضروری است. مهم‌ترین آن‌ها استاندارد ISO 8573-1 است که کلاس‌های کیفیت هوا را بر اساس میزان مجاز ذرات، رطوبت و روغن دسته‌بندی می‌کند. این استاندارد به انتخاب صحیح تجهیزات تصفیه و خشک‌کننده هوا کمک می‌کند. علاوه بر این، استانداردهایی برای ایمنی و لوله‌کشی نیز وجود دارند که باید مد نظر قرار گیرند.

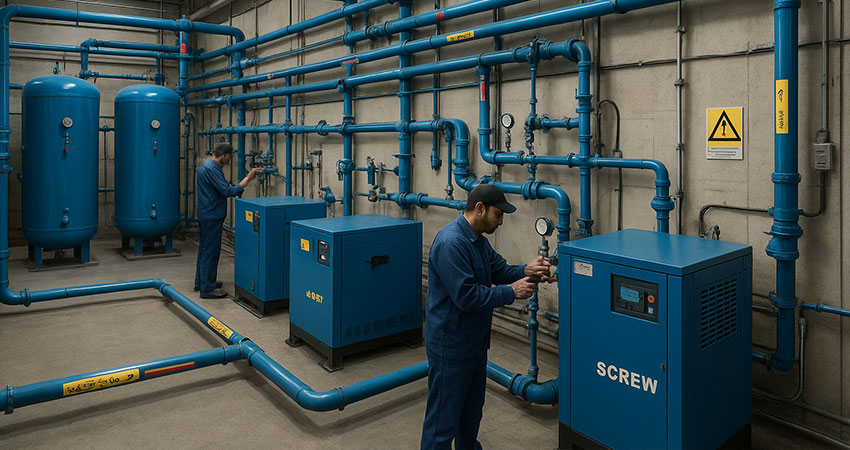

گام به گام طراحی شبکه هوای فشرده کارآمد

طراحی صحیح شبکه هوای فشرده در صنعت، تأثیر مستقیمی بر بهره‌وری، کاهش هزینه‌ها و افزایش طول عمر تجهیزات دارد. یک رویکرد گام‌به‌گام به شما کمک می‌کند تا شبکه‌ای ایمن، بهینه و پایدار ایجاد کنید.

گام اول: تحلیل نیازها و بار مصرف

اولین و مهم‌ترین قدم در طراحی، درک دقیق نیازهای واقعی سیستم است. برآورد نادرست، می‌تواند منجر به انتخاب کمپرسور نامناسب، مصرف انرژی اضافی و افت فشار در شبکه شود.

برآورد دبی (CFM/m3/min) مورد نیاز

برای تعیین دبی مورد نیاز، باید مصرف هوای هر ابزار یا فرآیند پنوماتیک را برآورد کرد. جمع میانگین مصرف ابزارها با در نظر گرفتن «ضریب بار» (Load Factor) واقع‌بینانه‌ترین روش است. برای مثال، اگر یک ابزار ۸ ساعت در روز کار می‌کند، اما فقط ۲ ساعت از آن را به صورت فشرده هوا مصرف می‌کند، ضریب بار آن ۲۵% است. اندازه‌گیری دبی در سیستم‌های موجود با ابزارهای دیتالاگر و ممیزی انرژی نیز می‌تواند اطلاعات دقیقی ارائه دهد. همچنین باید دبی پیک (لحظه‌ای) و نیازهای احتمالی توسعه آینده کارخانه را پیش‌بینی کرد.

تعیین فشار کاری بهینه

فشار کاری سیستم باید به گونه‌ای تعیین شود که حداقل فشار مورد نیاز برای حساس‌ترین مصرف‌کننده تامین شود. هرگونه افزایش فشار بیش از حد نیاز، منجر به افزایش مصرف انرژی می‌شود. بررسی افت فشار مجاز در شبکه و تنظیم فشار بر اساس آن، گامی مهم در بهینه‌سازی است.

تعیین کیفیت هوای مورد نیاز

کیفیت هوای فشرده باید بر اساس حساسیت کاربردها انتخاب شود. استاندارد ISO 8573-1 کلاس‌های مختلف کیفیت هوا (مثلاً کلاس 1.4.1 برای صنایع غذایی و دارویی) را تعریف می‌کند. ابزارهای عمومی ممکن است به کیفیت کمتری نیاز داشته باشند، در حالی که فرآیندهای خاص مانند رنگ‌پاشی، هوای بدون روغن و رطوبت می‌طلبند.

طراحی یک شبکه هوای فشرده کارآمد باید با تحلیل دقیق نیازها و در نظر گرفتن تمامی عوامل مؤثر، از جمله دبی، فشار و کیفیت هوا، آغاز شود تا از هدررفت انرژی و مشکلات آتی جلوگیری شود.

گام دوم: انتخاب و جانمایی کمپرسورهای هوا

انتخاب کمپرسور مناسب، ستون فقرات یک سیستم هوای فشرده کارآمد است. انواع مختلفی از کمپرسورها در بازار موجود است که هر کدام مزایا و معایب خاص خود را دارند.

انواع کمپرسور و کاربردها

• کمپرسورهای پیستونی: مناسب برای دبی کم و فشار بالا، معمولاً در کاربردهای متناوب و کارگاه‌های کوچک.

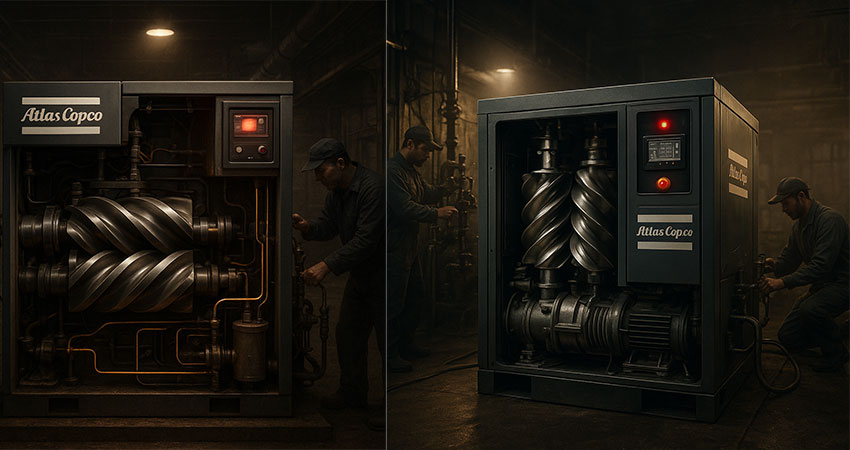

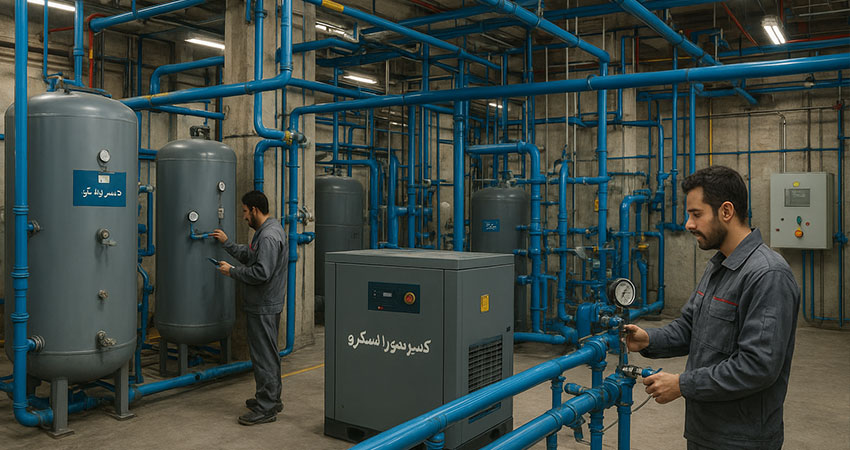

• کمپرسورهای اسکرو (ثابت و VSD): رایج‌ترین نوع در صنعت، راندمان بالا، صدای کم و مناسب برای کار مداوم و دبی متوسط تا زیاد. کمپرسورهای VSD (Variable Speed Drive) با تنظیم سرعت موتور بر اساس نیاز لحظه‌ای، بهره‌وری انرژی را به طرز چشمگیری افزایش می‌دهند.
• کمپرسورهای سانتریفیوژ و اسکرول: کمپرسورهای سانتریفیوژ برای دبی بسیار بالا و کمپرسورهای اسکرول برای کاربردهای حساس و بدون روغن در مقیاس کوچک مناسب هستند.

معیارهای انتخاب کمپرسور

انتخاب کمپرسور بر اساس ظرفیت، فشار، نوع (روغنی/بدون روغن) و مهم‌تر از همه، راندمان انرژی آن صورت می‌گیرد. هزینه چرخه عمر (LCC) که شامل هزینه‌های اولیه، انرژی، نگهداری و تعویض قطعات است، باید معیار اصلی باشد. مکانیسم‌های کنترل (مانند Load/Unload, Modulation, VSD) نیز نقش مهمی در بهینه‌سازی مصرف انرژی ایفا می‌کنند.

جانمایی بهینه کمپرسور

محل قرارگیری کمپرسور نیز در کارایی آن اهمیت دارد. تهویه مناسب، دسترسی آسان برای سرویس و نزدیکی به منبع تغذیه و مصرف‌کننده‌ها، از نکات کلیدی در جانمایی است. همچنین باید به دمای محیط و وجود ذرات و آلاینده‌ها در هوای ورودی به کمپرسور توجه کرد.

گام سوم: طراحی سیستم آماده‌سازی هوا

هوای فشرده خروجی از کمپرسور، دارای رطوبت، ذرات و روغن (در کمپرسورهای روغنی) است که باید قبل از رسیدن به نقطه مصرف، تصفیه شود.

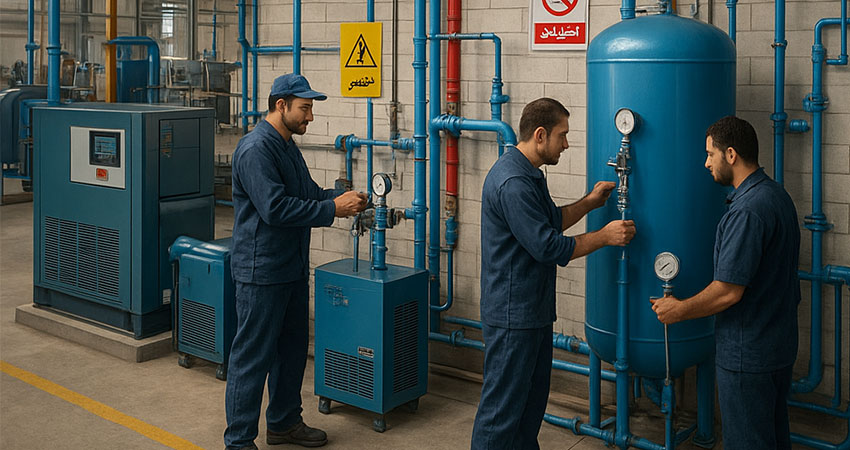

مخزن ذخیره هوا (Air Receiver)

مخزن ذخیره هوا، هوای فشرده را ذخیره کرده و به عنوان بافری برای پایداری فشار و مدیریت پیک بار عمل می‌کند. حجم بهینه مخزن بر اساس دبی و الگوی مصرف تعیین می‌شود. قرارگیری مخزن پیش از درایر یا پس از آن، بستگی به طراحی کلی سیستم دارد.

خشک‌کن‌های هوای فشرده (Dryers)

حذف رطوبت برای جلوگیری از خوردگی، آسیب به ابزارها و آلودگی محصولات ضروری است. درایرهای تبریدی (برای نقطه شبنم بالا)، درایرهای جذبی (Desiccant، برای نقطه شبنم پایین و کاربردهای حساس) و درایرهای غشایی، انواع اصلی خشک‌کن‌ها هستند. انتخاب نوع درایر بر اساس نقطه شبنم مورد نیاز صورت می‌گیرد.

فیلترهای هوای فشرده

برای حذف ذرات معلق، روغن و بخار روغن، سیستم فیلتراسیون چند مرحله‌ای لازم است. فیلترهای اولیه (پیش‌فیلتر)، فیلتر سپراتور برای حذف روغن و آب درشت، میکرو فیلتر برای حذف ذرات ریزتر و بخار روغن و در نهایت فیلتر کربن فعال برای حذف بو، به ترتیب در مسیر جریان هوا قرار می‌گیرند. نگهداری و تعویض به موقع این فیلترها، برای حفظ کیفیت هوا و سلامت تجهیزات حیاتی است.

سیستم تخلیه کندانس (Drain System)

تخلیه خودکار و بهینه کندانس (آب و روغن جمع شده) از مخزن، درایر و فیلترها اهمیت زیادی دارد. تخلیه‌کننده‌های تایمردار، شناور و الکترونیکی از انواع رایج هستند که هر کدام مزایای خاص خود را دارند.

گام چهارم: طراحی شبکه لوله‌کشی و توزیع هوا

شبکه لوله‌کشی باید هوای فشرده را با حداقل افت فشار و با کیفیت مطلوب به تمامی نقاط مصرف برساند.

اصول طراحی لوله‌کشی

طراحی باید شامل مسیرهای بهینه با حداقل طول، حداقل خمیدگی و انشعابات باشد. استفاده از سیستم Ring Main (حلقه بسته) به پایداری فشار در تمام نقاط کمک می‌کند. شیب‌بندی صحیح لوله‌ها و تعبیه نقاط تخلیه کندانس در پایین‌ترین قسمت‌ها، برای جلوگیری از تجمع آب ضروری است.

انتخاب مواد لوله‌کشی

مواد مختلفی برای لوله‌کشی هوای فشرده به کار می‌روند: فولاد (که مستعد زنگ‌زدگی است)، فولاد گالوانیزه (که با گذشت زمان پوسته شده و فیلترها را مسدود می‌کند)، استیل (بسیار مقاوم و گران)، آلومینیوم (سبک، مقاوم در برابر خوردگی و نصب آسان) و پلیمرهای فشرده (مانند PP-R, HDPE) که مزایای خاص خود را دارند. انتخاب ماده مناسب بر اساس فشار، دما، کیفیت هوا و بودجه صورت می‌گیرد.

محاسبه قطر لوله‌ها

قطر لوله‌ها تأثیر مستقیمی بر افت فشار و سرعت جریان هوا دارد. استفاده از معادلات و جداول استاندارد برای انتخاب قطر مناسب، به حداقل رساندن افت فشار و جلوگیری از سرعت بیش از حد هوا کمک می‌کند. هدف اصلی، رساندن هوا با فشار مطلوب و بدون اتلاف انرژی به تمامی مصرف‌کننده‌ها است.

قطر داخلی لوله (میلی‌متر)	حداکثر دبی پیشنهادی (m3/min) برای افت فشار 0.1 بار در 100 متر	کاربرد تقریبی
20	1.5	انشعابات کوچک و ابزارهای پنوماتیک سبک
32	5	خطوط فرعی و ماشین‌آلات متوسط
50	15	خطوط اصلی کوچک و متوسط
63	25	خطوط اصلی و توزیع مرکزی
80	40	خطوط اصلی کارخانه‌های بزرگ

شناسایی و کنترل نشتی هوا

نشتی هوا، بزرگترین عامل اتلاف انرژی در سیستم‌های هوای فشرده است و می‌تواند تا ۳۰ درصد مصرف کمپرسور را هدر دهد. استفاده از دستگاه‌های نشتی‌یاب اولتراسونیک و بازرسی‌های چشمی منظم، برای شناسایی و رفع به موقع نشتی‌ها حیاتی است. اجرای یک برنامه منظم نشتی‌یابی و تعمیر، به شدت هزینه‌ها را کاهش می‌دهد.

گام پنجم: سیستم‌های کنترل و مانیتورینگ پیشرفته

کنترل و پایش هوشمند، بهینه‌سازی عملکرد سیستم و کاهش مصرف انرژی را تضمین می‌کند.

اهمیت کنترل هوشمند

استفاده از کنترل‌کننده‌های مرکزی (Master Controller) برای مدیریت بهینه چند کمپرسور، پایداری فشار را افزایش داده و نوسانات را کاهش می‌دهد. این سیستم‌ها با هماهنگ‌سازی کمپرسورها، از کارکرد غیرضروری یا همزمان آن‌ها جلوگیری می‌کنند و مصرف انرژی را بهینه می‌سازند.

مانیتورینگ و جمع‌آوری داده‌ها

نصب سنسورهای فشار، دما، دبی‌سنج و سنسور نقطه شبنم به جمع‌آوری داده‌های حیاتی کمک می‌کند. نقش IoT و Industry 4.0 در سیستم‌های هوای فشرده با امکان مانیتورینگ از راه دور و تجزیه و تحلیل داده‌ها، امکان بهینه‌سازی مداوم و پیش‌بینی مشکلات را فراهم می‌سازد. وب سایت اینترنتی اطلس تجهیز آسیا با ارائه راهکارهای نوین در این حوزه، به صنایع کمک می‌کند تا بهترین بهره‌وری را از سیستم‌های هوای فشرده خود داشته باشند.

مثال واقعی: طراحی شبکه هوای فشرده کارآمد در یک کارخانه تولیدی ایرانی

در این مثال واقعی، نحوه طراحی و اجرای یک شبکه هوای فشرده کارآمد در یک کارخانه تولیدی ایرانی بررسی می‌شود تا مزایا و چالش‌های عملی بهتر درک شوند.

معرفی کارخانه و چالش‌های موجود

کارخانه “(P*P)” در اطراف تهران، تولیدکننده قطعات پلاستیکی برای صنایع خودرو و لوازم خانگی بود. این کارخانه با شبکه‌هوای فشرده قدیمی و بدون برنامه‌ریزی مناسب، با چالش‌های جدی مواجه بود: افت شدید فشار در خطوط تولید (گاهی تا ۲ بار)، روشن و خاموش شدن مکرر کمپرسورهای موجود (سه کمپرسور اسکرو ثابت قدیمی)، هزینه‌های سرسام‌آور برق و کیفیت پایین هوای خروجی که منجر به خرابی ابزارهای پنوماتیک و نقص در رنگ‌کاری قطعات می‌شد. این مشکلات، بهره‌وری تولید را کاهش داده و هزینه‌های عملیاتی را به شدت بالا برده بود.

فاز ارزیابی و نیازسنجی دقیق

با همکاری مشاوران، ابتدا یک ممیزی جامع انرژی و هوای فشرده در کارخانه انجام شد. دیتالاگرها برای اندازه‌گیری دبی واقعی و الگوهای مصرف در نقاط مختلف شبکه نصب شدند. تحلیل داده‌ها نشان داد که حدود ۳۵% از هوای تولیدی به دلیل نشتی و ۲۰% به دلیل کارکرد غیربهینه کمپرسورها هدر می‌رود. همچنین مشخص شد که فشار مورد نیاز در نقاط مختلف تولید، از ۷ بار تا ۹ بار متغیر است و کیفیت هوای خروجی نیز برای برخی فرآیندها (مانند رنگ‌کاری) ناکافی است.

راهکارهای طراحی و انتخاب تجهیزات جدید

بر اساس نتایج ممیزی، راهکارهای زیر اجرا شد:

1. جایگزینی کمپرسورها: یکی از کمپرسورهای اسکرو قدیمی با یک کمپرسور اسکرو VSD با توان ۱۰۰ کیلووات جایگزین شد. دو کمپرسور اسکرو ثابت قدیمی نیز برای استفاده در پیک بار یا به عنوان پشتیبان، بهینه‌سازی و اورهال کمپرسور بر روی آن‌ها انجام گرفت.
2. سیستم آماده‌سازی هوا: یک درایر جذبی جدید برای تامین نقطه شبنم پایین‌تر (-۴۰ درجه سانتی‌گراد) در خطوط حساس و همچنین فیلتراسیون چندمرحله‌ای شامل فیلتر سپراتور و میکرو فیلتر پیشرفته نصب شد.
3. شبکه لوله‌کشی: شبکه Ring Main با لوله‌های آلومینیومی با قطر بهینه و اتصالات آب‌بند اجرا شد. شیب‌بندی صحیح و نصب تله‌های آبگیر خودکار در نقاط مناسب انجام گرفت.
4. افزودن مخازن ذخیره: علاوه بر مخزن مرکزی، سه مخزن ذخیره هوای فشرده در نقاط مصرف (Point-of-Use Receivers) نصب شد تا نوسانات لحظه‌ای فشار را جذب کند.
5. سیستم کنترل هوشمند: یک Master Controller برای مدیریت بهینه هر سه کمپرسور نصب شد که فشار را در شبکه با دقت بالایی ثابت نگه می‌داشت و از کارکرد Load/Unload غیرضروری جلوگیری می‌کرد.

نتایج و دستاوردهای پروژه

پس از اجرای این تغییرات، نتایج چشمگیری حاصل شد:

• کاهش ۳۰ درصدی مصرف انرژی و هزینه برق (معادل صرفه‌جویی سالانه ۳۰۰ میلیون تومان).
• پایداری فشار در تمام نقاط مصرف با نوسانات کمتر از ۰.۲ بار.
• افزایش طول عمر ابزارهای پنوماتیک و کاهش ۲۵ درصدی توقفات تولید.
• بهبود کیفیت محصولات رنگ‌آمیزی شده به دلیل تامین هوای کاملاً خشک و تمیز.
• بازگشت سرمایه (ROI) پروژه در مدت ۱۸ ماه.

نگهداری و بهینه‌سازی مداوم

طراحی کارآمد تنها آغاز راه است؛ نگهداری و بهینه‌سازی مداوم، تضمین‌کننده عملکرد بلندمدت سیستم هوای فشرده است. برنامه‌های نگهداری پیشگیرانه (PM) و سرویس‌های دوره‌ای، شامل بررسی منظم کمپرسورها (از جمله نیاز به اورهال کمپرسور در زمان‌های مشخص)، درایرها و فیلترها (به ویژه تعویض به موقع فیلتر سپراتور و میکرو فیلتر) ضروری است. نشتی‌یابی منظم و اصلاح آن‌ها، پایش و تحلیل داده‌های عملکردی با استفاده از سیستم‌های مانیتورینگ هوشمند، و همچنین آموزش پرسنل در زمینه بهره‌برداری و نگهداری صحیح، به حفظ راندمان سیستم و کاهش هزینه‌ها کمک شایانی می‌کند. یک سیستم هوای فشرده، نیازمند توجه مستمر برای کارکرد در اوج بهره‌وری است.

نتیجه‌گیری

طراحی یک شبکه هوای فشرده کارآمد، یک سرمایه‌گذاری استراتژیک برای هر واحد صنعتی است. با پیروی از اصول گام به گام در تحلیل نیازها، انتخاب صحیح تجهیزات، طراحی هوشمندانه لوله‌کشی و اجرای برنامه‌های نگهداری منظم، می‌توان به سیستمی دست یافت که نه تنها از نظر مصرف انرژی بهینه است، بلکه پایداری، قابلیت اطمینان و کیفیت فرآیندهای تولید را نیز به طرز چشمگیری بهبود می‌بخشد. تجربه واقعی از کارخانه “(P*P)” نیز گواهی بر این مدعاست. تخصص و مشاوره در این زمینه حیاتی است؛ برای مشاوره رایگان و ارزیابی سیستم هوای فشرده خود، می‌توانید با کارشناسان وب سایت اینترنتی اطلس تجهیز آسیا تماس بگیرید.
